一个有趣的事实

计算机系统里充满了 “CPU”

• CPU: 大核 + 小核 + 超小核
• DMA: 执行 memcpy() 的 CPU
• 打印机：解析执行 PCL/PostScript 的 CPU
• 网卡：分拣以太网 packet (frame) 的 CPU
  • 它们都受到 CPU 的统一调配

有需求，就会有更多的 “CPU”！

• 人类的探索精神是无止境的
• 当然，是为了钱

人类的本质需求：娱乐

NES: 售出超过 60,000,000 台 (PS2, NDS 都破 1.5 亿了)

• 在 MOS 6502 @ 1.79Mhz (IPC = 0.43) 上实现 60 FPS
  • 每一帧必须在 ~10K 条指令内完成
  • 但屏幕共有 256 x 240 = 61K 像素 (256 色)……

一个简单的答案：加个 CPU

类比：DMA 是个 “降级” 的 CPU

• 只能执行 (半) 固定程序；但是电路更简单、执行速度更快、内置并行

在系统里加一个专门画图的 CPU?

for (int x = 0; x < W; x++)
  for (int y = 0; y <= H; y++)
    for (int i = 0; i < n; i++)
      if (intersects(sprites[i], x, y)) {
        fb[x][y] = sprites[i].pixel(x, y);
      }

• 不再需要那么多通用寄存器，循环可以直接用计数器实现

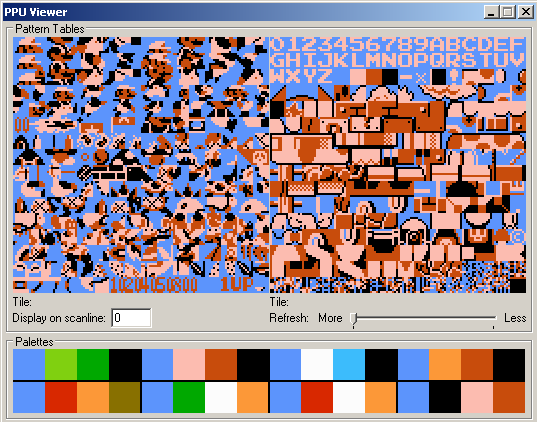

NES Picture Processing Unit (PPU)

Sprite Spec: 位置 + 1-bit Priority; 1-bit Fip (H/V)

榨干 PPU 的每一点性能

前景 + 背景 = 给定机能下的极限图形效果

• 前景：《魂斗罗》中角色为什么要「萝莉式屈腿俯卧」？

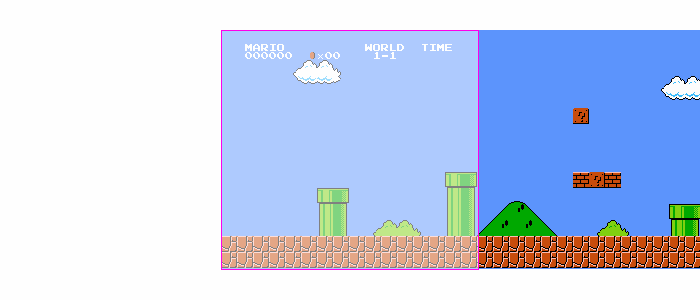

• 背景：“卷轴” 操作

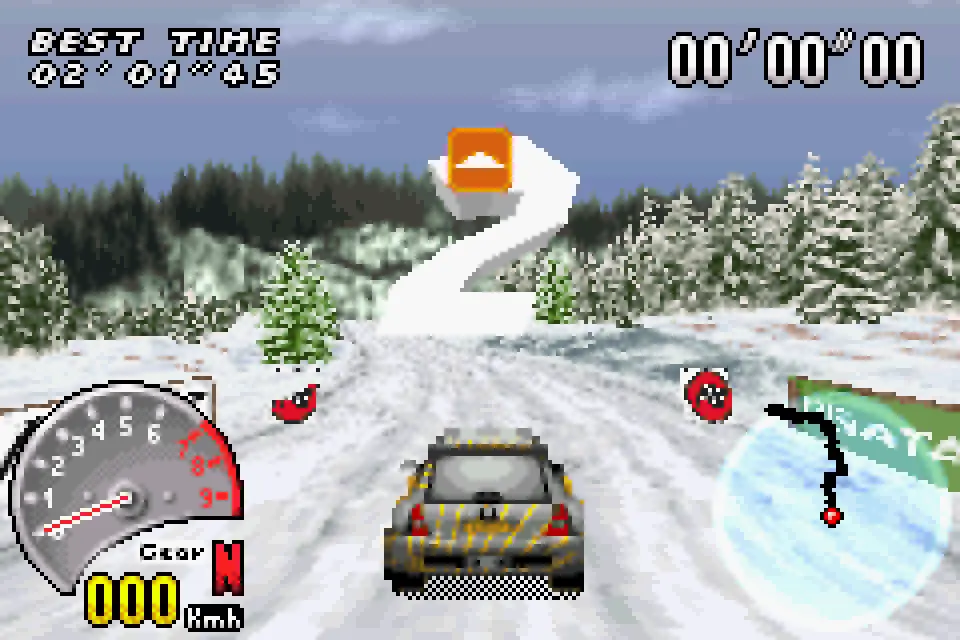

以假乱真的贴图 3D

GameBoy Advance

• 4 层背景; 128 个剪贴 objects; 32 个 affine objects
  • CPU 给出描述；GPU 绘制 (执行 “一个程序” 的 CPU)

真正的 3D 图形

构建一个三角形的世界

• 给每个面涂上颜色 (基本原理)

走向 “更真实” 的 3D

全靠 “PS”

• 虚假的真实感：Screen Space Ambient Occlusion
• 真实的真实感：Ray Tracing

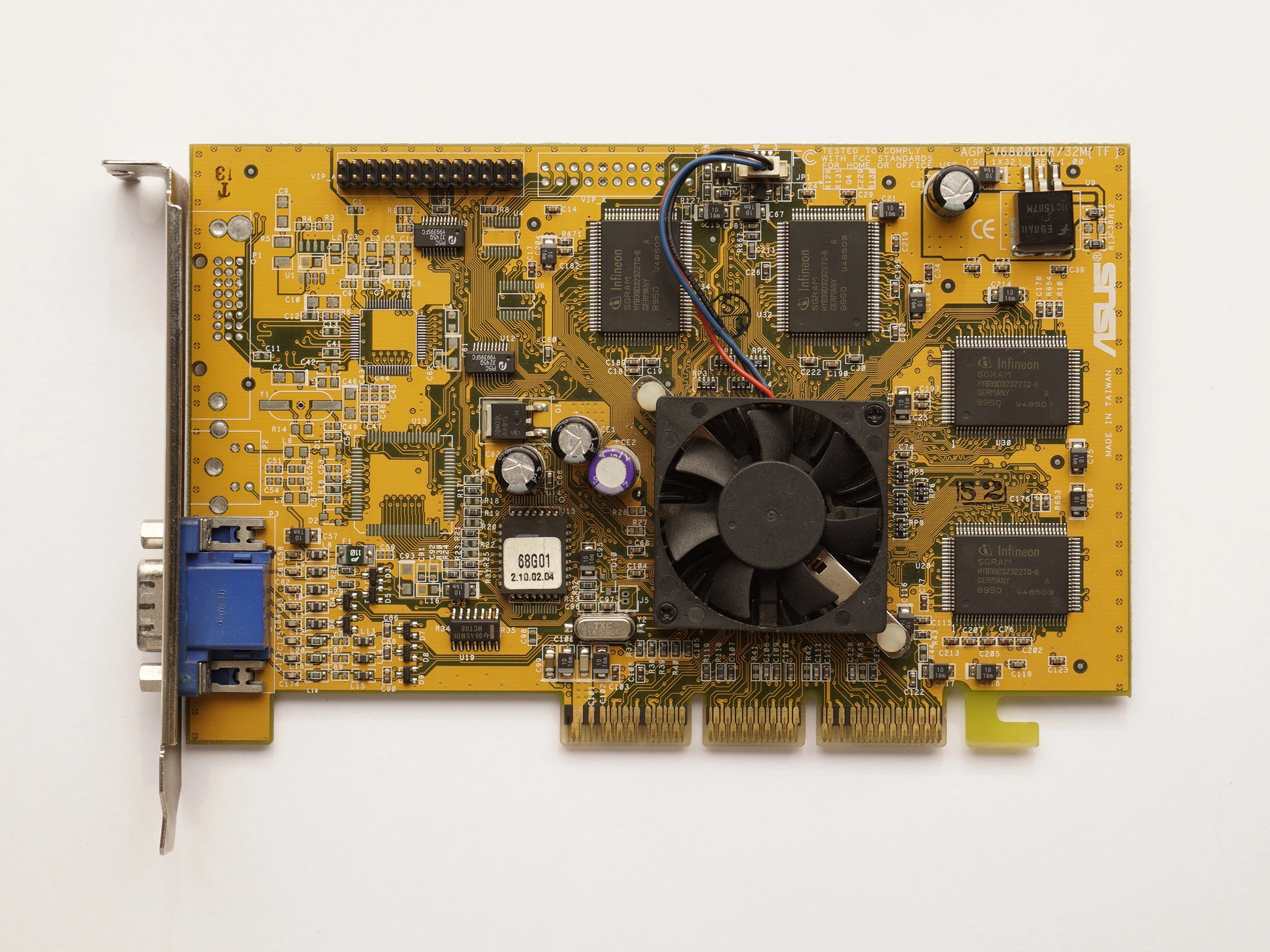

Gefore 256 DDR (1999)

支持硬件 Transform & Lighting (更通用的计算)

走向异构计算

让更 “合适” 的 CPU 做他们更擅长的事

• “固定” 的循环：不止是游戏图形

for (int x = 0; x < W; x++)
    for (int y = 0; y <= H; y++)
        for (int i = 0; i < n; i++)
            if (intersects(sprites[i], x, y)) {
                fb[x][y] = sprites[i].pixel(x, y);
            }

• mandelbrot.c (科学计算)
• gpt.c (机器学习)
  • 神似，但更 “复杂” (需要更通用的计算)
• ……

现代 GPU: 一个通用计算设备

类比：打印机

• 执行 PCL 代码 v.s. 执行 PTX 代码

一个完整的众核多处理器系统

• 拥有自己的内存 (显存)
• 可以把一段显存作为 FrameBuffer
  • Vulkan: “Swap Chain”
  • 显示控制器可以把一段像素 “直接输出” 到接口 (VGA, DisplayPort, HDMI) 上 (可以理解成显卡上的一个 DMA)
    • 正确的时序输出正确的信号 = 显示器能正确显示
