FAT 和 UNIX 文件系统

FAT 和 UNIX 文件系统

2024 南京大学《操作系统:设计与实现》
FAT 和 UNIX 文件系统

让时间回到 1980 年

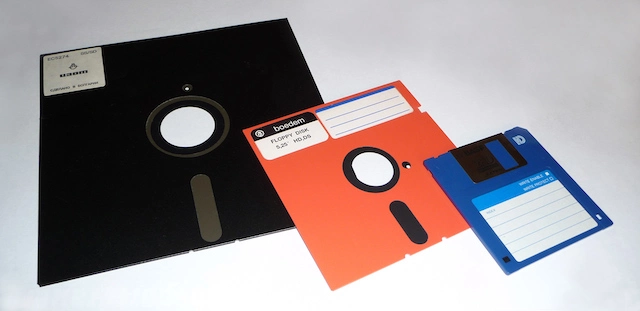

5.25" 软盘:单面 180 KiB

  • 360 个 512B 扇区 (sectors)
  • 在这样的设备上实现文件系统,应该选用怎样的数据结构?

center

2024 南京大学《操作系统:设计与实现》
FAT 和 UNIX 文件系统

需求分析

相当小的文件系统

  • 目录中一般只有几个、十几个文件
  • 文件以小文件为主 (几个 block 以内)

文件的实现方式

  • struct block * 的链表
    • 任何复杂的高级数据结构都显得浪费

目录的实现方式

  • 目录就是一个普通的文件 (虚拟磁盘;“目录文件”)
  • 操作系统会对文件的内容作为目录的解读
    • 文件内容就是一个 struct dentry[];
2024 南京大学《操作系统:设计与实现》
FAT 和 UNIX 文件系统

用链表存储数据:两种设计

1. 在每个数据块后放置指针

  • 优点:实现简单、无须单独开辟存储空间
  • 缺点:数据的大小不是 2k2^k; 单纯的 lseek 需要读整块数据

2. 将指针集中存放在文件系统的某个区域

  • 优点:局部性好;lseek 更快
  • 缺点:集中存放的数据损坏将导致数据丢失

哪种方式的缺陷是致命、难以解决的?

2024 南京大学《操作系统:设计与实现》
FAT 和 UNIX 文件系统

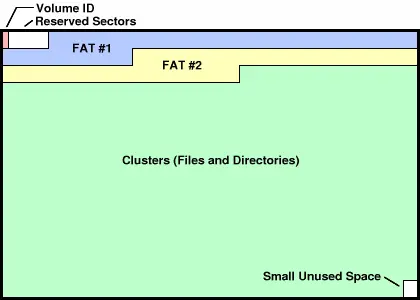

集中保存所有指针

集中存储的指针容易损坏?存 nn 份就行!

  • FAT-12/16/32 (FAT entry,即 “next 指针” 的大小)

center

2024 南京大学《操作系统:设计与实现》
FAT 和 UNIX 文件系统

“File Allocation Table” 文件系统

RTFM 得到必要的细节

  • 诸如 tutorial、博客都不可靠
  • 还会丢失很多重要的细节
if (CountofClusters < 4085) {
  // Volume is FAT12 (2 MiB for 512B cluster)
} else if (CountofCluster < 65525) {
  // Volume is FAT16 (32 MiB for 512B cluster)
} else {
  // Volume is FAT32
}

2024 南京大学《操作系统:设计与实现》
FAT 和 UNIX 文件系统

FAT: 链接存储的文件

“FAT” 的 “next” 数组

  • 0: free; 2...MAX: allocated;
  • ffffff7: bad cluster; ffffff8-ffffffe, -1: end-of-file

center

2024 南京大学《操作系统:设计与实现》
FAT 和 UNIX 文件系统

目录树实现:目录文件

以普通文件的方式存储 “目录” 这个数据结构

  • FAT: 目录 = 32-byte 定长目录项的集合
  • 操作系统在解析时把标记为目录的目录项 “当做” 目录即可
    • 可以用连续的若干个目录项存储 “长文件名”
  • 思考题:为什么不把元数据 (大小、文件名、……) 保存在 vector<struct block *> file 的头部?

center

2024 南京大学《操作系统:设计与实现》
FAT 和 UNIX 文件系统

Talk is Cheap, Show Me the Code!

首先,观察 “快速格式化” (mkfs.fat) 是如何工作的

  • 老朋友:strace

然后,把整个磁盘镜像 mmap 进内存

  • 照抄手册,遍历目录树 (fat-tree demo),试试镜像

另一个有趣的问题:文件系统恢复

  • 快速格式化 = FAT 表丢失
    • 所有的文件内容 (包括目录文件) 都还在
    • 只是在数据结构眼里看起来都是 “free block”
  • 猜出文件系统的参数 (SecPerClus, BytsPerSec, ...),恢复 next 关系
2024 南京大学《操作系统:设计与实现》
FAT 和 UNIX 文件系统

FAT: 性能与可靠性

性能

  • 小文件简直太合适了
  • 但大文件的随机访问就不行了
    • 4 GB 的文件跳到末尾 (4 KB cluster) 有 2202^{20} 次 next 操作
    • 缓存能部分解决这个问题
  • 在 FAT 时代,磁盘连续访问性能更佳
    • 使用时间久的磁盘会产生碎片 (fragmentation)
      • malloc 也会产生碎片,不过对性能影响不太大

可靠性

  • 维护若干个 FAT 的副本防止元数据损坏 (额外的开销)
2024 南京大学《操作系统:设计与实现》
FAT 和 UNIX 文件系统

想要一个更好的文件系统?

不能 “尽善尽美”,但可以在 “实际 workload” 下尽可能好

Summary Findings
Most files are small Roughly 2K is the most common size
Average file size is growing Almost 200K is the average
Most bytes are stored in large files A few big files use most of the space
File systems contains lots of files Almost 100K on average
File systems are roughly half full Even as disks grow, file systems remain ~50% full
Directories are typically small Many have few entries; most have 20 or fewer
2024 南京大学《操作系统:设计与实现》
FAT 和 UNIX 文件系统

ext2/UNIX 文件系统

按对象方式集中存储文件/目录元数据

  • 增强局部性 (更易于缓存)
  • 支持链接

为大小文件区分 fast/slow path

  • 小的时候应该用数组
    • 连链表遍历都省了
  • 大的时候应该用树 (B-Tree; Radix-Tree; ...)
    • 快速的随机访问
2024 南京大学《操作系统:设计与实现》
FAT 和 UNIX 文件系统

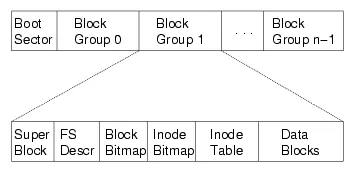

ext2: 磁盘镜像格式

对磁盘进行分组

center

“superblock”:文件系统元数据

  • 文件 (inode) 数量
  • block group 信息
    • ext2.h 里有你需要知道的一切
2024 南京大学《操作系统:设计与实现》
FAT 和 UNIX 文件系统

ext2 inode

center

2024 南京大学《操作系统:设计与实现》
FAT 和 UNIX 文件系统

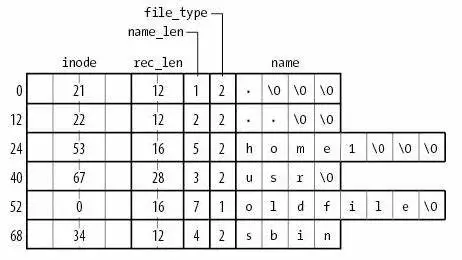

ext2 目录文件

与 FAT 本质相同:在文件上建立目录的数据结构

  • 注意到 inode 统一存储
    • 目录文件中存储文件名到 inode 编号的 key-value mapping

center

2024 南京大学《操作系统:设计与实现》
FAT 和 UNIX 文件系统

ext2: 性能与可靠性

局部性与缓存

  • bitmap, inode 都有 “集中存储” 的局部性
  • 通过内存缓存减少读/写放大

大文件的随机读写性能提升明显 (O(1)O(1))

  • 支持链接 (一定程度减少空间浪费)
  • inode 在磁盘上连续存储,便于缓存/预取
  • 依然有碎片的问题

但可靠性依然是个很大的问题

  • 存储 inode 的数据块损坏是很严重的
2024 南京大学《操作系统:设计与实现》
